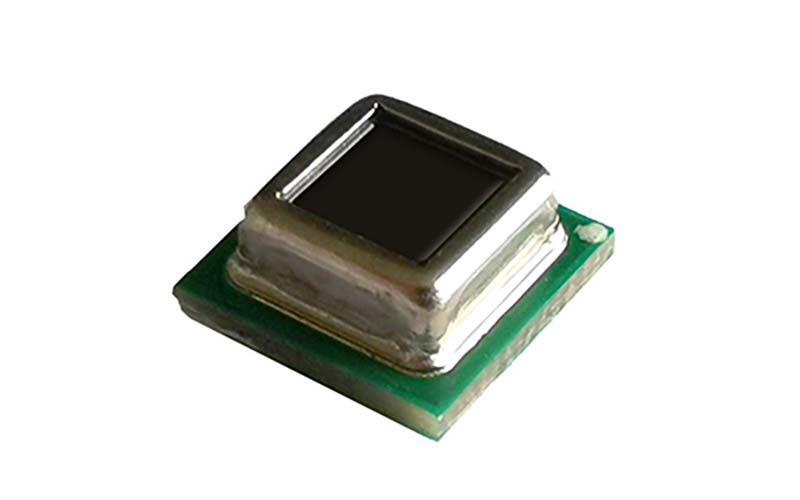

SN824i-T-4PIN貼片雙向通訊數字紅外傳感器

SN824i-T集成表貼式PIR傳感器采用全新鉭酸鋰(LiTaO3)單晶環保材料制作的敏感元,是將數字信號調理芯片(IC)與感應敏感元集成在電磁屏蔽罩內一體化的4Pin數字式熱釋電紅外傳感器。

探頭與外部控制器(μC)雙向通信實現各類配置工作狀態的應用，敏感元將感應到的人體移動信號通過甚高阻抗差分輸入電路耦合輸入數字信號調理IC，數字IC芯片通過14位ADC轉換為數字信號，便于后續信號處理及邏輯控制。包括探測靈敏度暨觸發閾值的調整、觸發復位后盲鎖時間、觸發事件的信號脈沖計數時間窗口及算法等控制條件，以及三種工作模式的選擇均可通過外部控制器(μC)由單線通信接口 SERIN對內部寄存器進行配置來實現。

在數字探頭進行日常持續運動傳感監測時，μC無需喚醒(進入待機狀態以節省電耗）；僅當數字探頭檢測到移動人體信號且達到事先配置的觸發條件時，探頭內部調理IC通過INT/DOCI外接口向μC發送中斷喚醒指令，μC隨之進入工作狀態(執行后續控制動作)。根據配置工作模式，μC也可通過DOCI端口定期讀出或隨時強制讀出探頭數字輸出值，然后由μC通過自編算法控制條件決定后續執行操控動作。得益于中斷喚醒這一充分的省電耗工作機制，該數字傳感系統適合對節能要求較高的場合，尤其是電池供電的應用場合，堪稱最省電的傳感控制解決方案。
